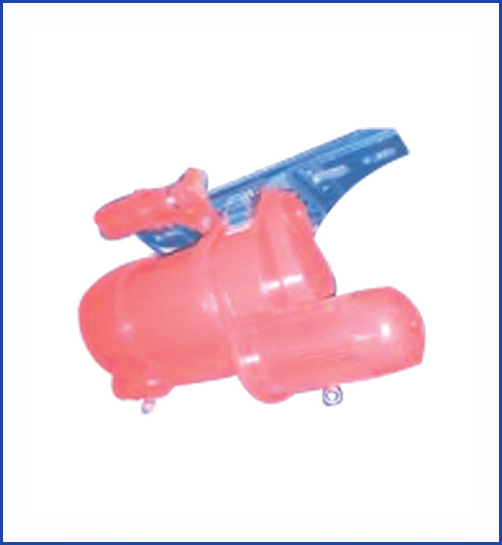

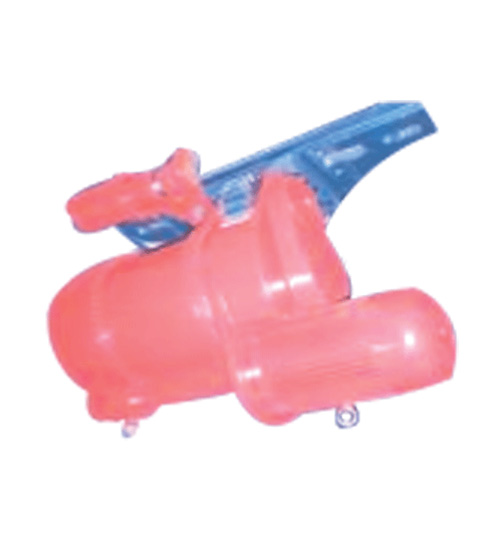

產品名稱：QJP型汽輪機檢修盤車

產品說明:

一、作用

汽輪機檢修盤車用于汽輪機大，中修中。當轉子復位實現對中調正和測定調正汽封間隙等工藝時需要盤動轉子，這時用到檢修盤車。當轉子某部分需要微量磨銷，也可以用到檢修盤車。調正中可能需要起吊轉子，檢修盤車的位置不應該影響轉子的起吊，所以檢修盤車裝于轉子之側。

二、檢修盤車結構

檢修盤車是盤車本機與底板組成。我公司檢修盤車有兩種機構。

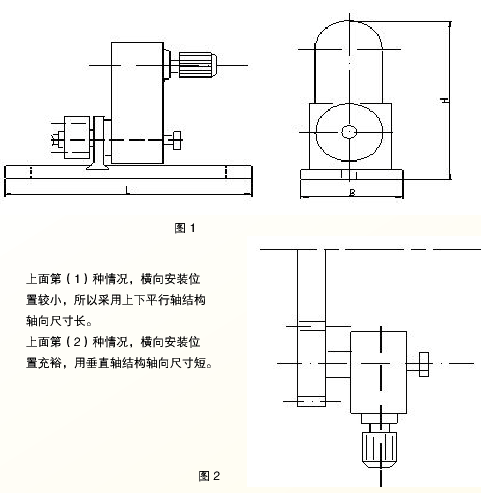

（1）汽輪機盤車在轉子正上方時，檢修盤車采用平行軸結構，見圖一。兩平行軸在同一垂直平面，一上一下，輸出軸在下方，電動機在軸上方，均平行汽機軸。

（2）汽輪機盤車在汽機軸旁側時。檢修盤車采用垂直軸結構，見圖二。輸出軸仍平行汽機軸，但電動機軸垂直汽機軸，形成直角形狀。

三、檢修盤車規格：

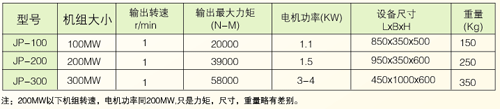

我公司生產的汽輪機檢修盤車有三種規格見表，供選用。

四、安裝與運行

1．不論何種機構的檢修盤車，整體裝于大軸一側之中分面上。先安裝基礎板，用埋頭螺釘固定在中分面軸承箱螺孔內，然后把檢修盤車固定在基礎板上，這時檢修盤車齒輪應與大軸齒輪嚙合良好。

2．齒輪嚙合位置要求是與齒輪退出側邊齊平（圖3）。這時盤車進退機構的齒輪軸在減速機構最深處。

3．進退機構，檢修盤車齒輪軸可以軸向位移，依靠其后端兩種螺釘推出與拉進來實現軸位移（圖3），此機構十分方便安全，比過去整機推拉的缺陷方便的多，完全克服過去松緊盤車固定螺釘?shù)膹婓w力勞動和固緊不力引起盤車位移的缺陷。

4. 盤轉前，應在軸承箱中澆透平油，使軸承表面充分濕潤，嚴防干磨擦。

5．本機通過控制箱可以實現連續盤車和點盤。盤轉時盤車體受力向下為宜，即從車頭看轉子順時針轉，盤車裝于中心左側。
